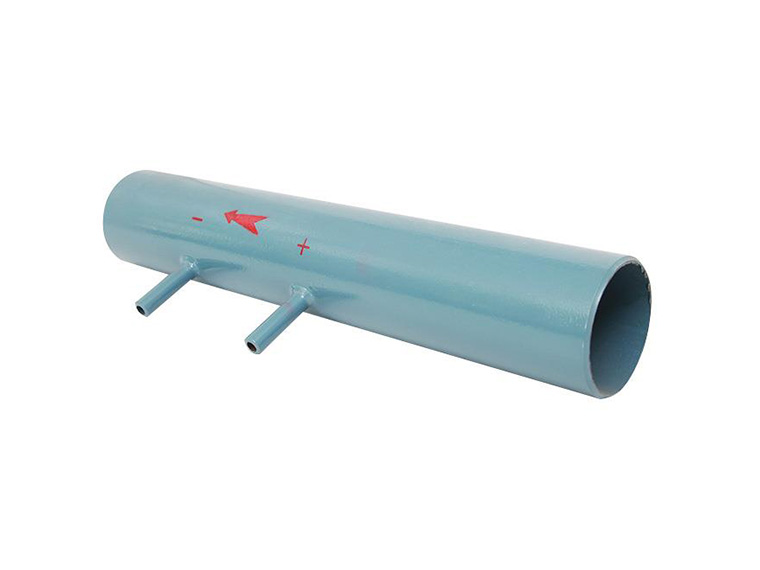

长径喷嘴主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。
联系人：沈经理
手 机：18915197116
地 址：江苏省淮安市金湖县环城西路288号
网 址：www.jsemlg.com
长径喷嘴主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。长径喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。
适用范围
1、公称直径：50mm≤DN≤630mm
2、公称压力：PN≤32MPa
3、孔径比：0.2≤β≤0.8
4、雷诺数范围：10000≤ReD≤1×107
５、精度：0.5级，１级
结构形式
长径喷嘴由入口收缩部分A、圆筒形喉部B和下游端平面C组成，其取压方式采用D-D/2取压。
长径喷嘴有两种形式：高比值喷嘴0.25≤β≤0.8； 低比值喷嘴0.25≤β≤0.5

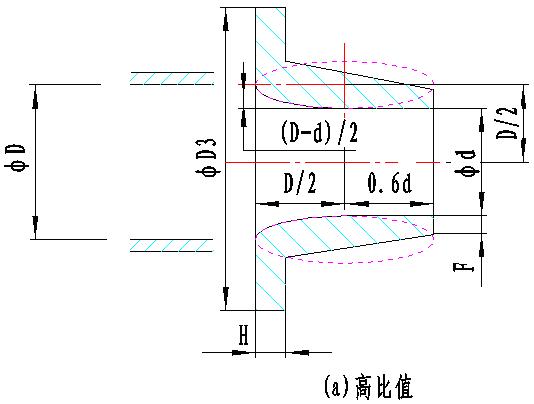

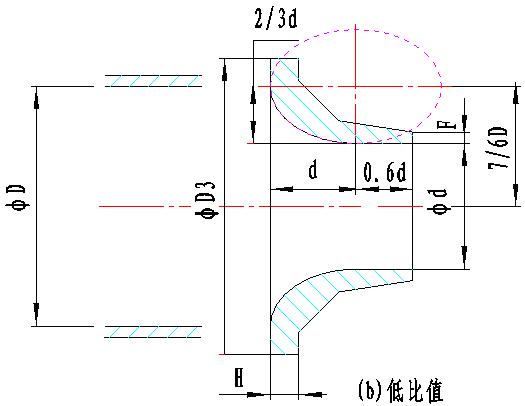

当β值介于0.25和0.5之间时，可采用任意一种结构形式的长径喷嘴，具体结构形式见下图
型谱规格及说明
| 型号规格 | 说明 | ||||||
| JNDP-CP | 长径喷嘴 | ||||||
| 取压方式 | J | 径距取压 | |||||
| 连接方式 | 1 | 对夹式 | |||||
| 2 | 直接焊接 | ||||||
| 管道规格 | 0040 | 0040代表DN40 | |||||
| 管道材质 | C | 碳钢 | |||||
| P | 不锈钢 | ||||||
| H | 合金钢 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 160 | 16MPa | ||||||
